常見低壓電力電纜型號

發布日期：2020-12-14 11:03

電力電纜按電壓等級可以分為低壓電纜、中壓電纜、高壓電纜、超高壓電纜等，金環宇電線電纜和大家分享常見的低壓電力電纜型號。

一、通過電纜上標識的代碼區分，常用如下：

1、代碼為VV：就是聚氯乙烯絕緣聚氯乙烯護套(銅芯)電力電纜;

2、代碼為YJV：就是交聯聚乙烯絕緣聚氯乙烯護套(銅芯)電力電纜;

3、代碼為VLV和YJLV：就是鋁材導體電纜;

4、代碼為ZC-VV以及ZC-YJV：阻燃電纜;

5、代碼為N-VV以及N-YJV：耐火電纜;

6、代碼為WDZ-YJY：低煙無鹵電纜;

7、在代碼中加F：預分支電纜號;

8、在代碼前加Fz：輻照交聯電纜。

二、電氣裝備用電線電纜及電力電纜的型號主要由以下七部分組成：

1、類別用途代號;

2、導體代號;

3、絕緣層代號;

4、護層代號;

5、特征代號;

6、鎧裝層代號;

7、外護層代號。

三、常見的低壓電力電纜型號

VV----聚氯乙烯絕緣聚氯乙烯護套(銅芯)電力電纜;

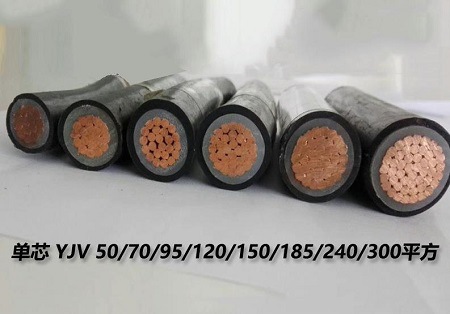

YJV--交聯聚乙烯絕緣聚氯乙烯護套(銅芯)電力電纜。

如果是(鋁芯)導體，則中間加L，即分別為VLV、YJLV;

阻燃電纜，則在前面加ZC，即ZC-VV、ZC-YJV;

耐火電纜，在前面加N,即N-VV、N-YJV;

無鹵低煙，型號為WDZ-YJY，交聯聚乙烯絕緣聚烯烴護套;

上面功能綜合起來，有：

WDZAN-YJY-(無鹵低煙)交聯聚乙烯絕緣聚烯烴護套、A級阻燃耐火電力電纜。

還有：

預分支電纜，加F(或YF);

輻照交聯電纜，加FZ;

橡套電纜，YQ,YZ,YC(YQW,YZW,YCW)，分別對應輕型、中型、重型。

還有很多種類，如防火電纜(礦物絕緣電纜)等，一般場合用不到。

規格：

線徑有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300等;

電纜有單芯與多芯多種組合，常用的是3、4、5芯，其中4、5芯分等徑與不等徑，即常說的4芯、5芯對應3+1與4+1或3+2，不等徑電纜之N線、PE線按國標，如4*185+1*95或3*185+2*95。
