礦用橡套電纜結構特點

發布日期：2019-10-22 10:10

礦用橡套電纜的額定電壓是0.66/1.14KV，適用于額定電壓Uo/1.14V及以下采煤機，工作溫度是65℃。

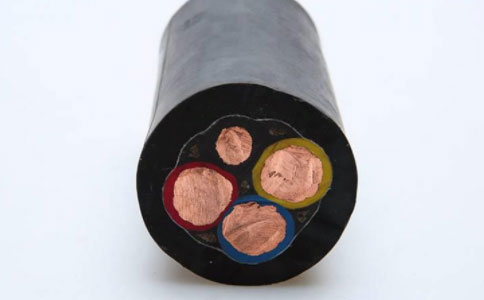

礦用橡套電纜結構

一：導電線芯柔軟性要求以電鉆電纜，采掘機電纜為zui高;導線結構采取如下措施：

1，采用較軟的細直徑銅單線、以小節距束合、復絞。整根電纜的彎曲扭轉性還受到絕緣、護套結構的影響，因此不能認為單絲越細，節距越小越好。

2，采用同向束絞和復絞可提高柔軟性。

3，為了便于導線在絕緣層中的相對滑動和便于安裝維修。電鉆電纜和小截面的采掘機電纜導線單絲應鍍錫，大截面采掘機電纜在導線外還用包紙帶隔離絕緣。

二：絕緣層要求有足夠的電絕緣性能

1，采用含膠量不低于百分之35的橡皮

2，絕緣厚度比通用橡套電纜要厚

3，采用電性好的橡皮，并采用好的擠橡工藝(如擠橡硫化連續生產線)

三：層

采用半導電橡皮做層，應使其過渡電阻達到標準要求，以保證繼電保護系統在事故狀態下可靠動作。

四：墊芯

1，墊芯要充分起到在電纜收到?jīng)_砸、擠壓時的緩沖作用，又不能過大使外徑過大。要求設計合理填滿絕緣芯線間的空隙。

2，機械性能應不低于絕緣橡皮的要求。

3，不能與絕緣線芯產生粘連。

五：成纜結構

1，要采用較小的節距倍數，改善電纜的柔軟性。

2，為保證地線芯的機械強度，地線芯截面比通用電纜要大些，小截面產品，采用與主線管相同截面。

3，控制線芯先單獨絞合成組，再與主線芯一起成纜。

六：護層

1，要求有足夠的機械強度，耐磨性好。井下電纜要求阻燃。因此采用氯丁膠，且含膠量不小于百分之五十。

2，6KV移動橡套電纜要求護套有足夠的電絕緣性，改善護套的耐電暈開裂性能。
