YVJ電纜型號規格圖片介紹
-
來源：金環宇電纜發布日期：2019-12-25 10:40
YJV的意思是什么，yj表示交聯聚乙烯，v表示聚氯，那么YJV就是交聯聚乙烯絕緣聚氯乙烯護套電纜，使用范圍是供額定電壓為(U0/U)0.6/1---26/35kv電力線路輸配電用，使用時電纜導體的最高額定溫度為90°C，短路時(最長持續時間不超過5S)，電纜導體的最高溫度不超過250°C。而且其具有重量輕、結構簡單等優點，
yjv電纜的結構
YJV電纜由內而外分類為線芯、導體絕緣層、填充層、屏蔽層、鋼帶鎧裝、護套層。其中，YJV的線芯主要以銅芯為主，鋁芯的應用較少;導體絕緣層為聚氯乙烯絕緣;填充層為了充實線芯之間的縫隙，同時起到保護線芯的作用，其材質多為較軟的尼龍類材料;一般在15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層;鋼帶鎧裝是包在線芯外圍的一層鋼制保護層，起到防止電纜被擠壓變形的作用，鎧裝YJV電纜多用于地埋;護套層是yjv電纜最外面的一層，材質為聚乙烯，起到絕緣、保護的作用。

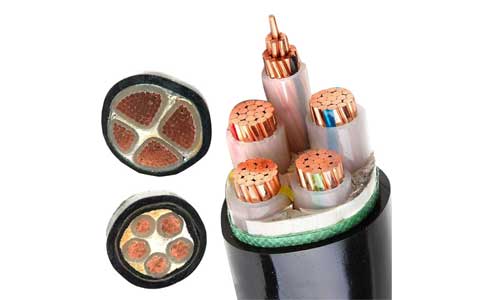

yjv電纜圖片
yjv電纜型號規格
YJV電纜的線芯主要有單芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1。3+1代表了3根相線+1跟地線，3+2代表了3根相線+2跟地線，4+1代表了4根相線+1跟地線。
標準型號，具體的大小型號包括：1平方、1.5平方、2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方、150平方、185平方、240平方、300平方。如yjv3*185+2*95電纜為3根185平方的相線以及2根95地線組成的電纜，由于電纜的相線和地線之間的組合是有標準規定的，所以，YJV3*185+2*95電纜后面的95平方可以省略不說。
YJV電纜的主要規格從1平方到240平方不等(可單獨定做)，是一種用于傳輸和分配電能的電纜。最常用于城市地下電網、發電站的引出線路、工礦企業的內部供電及過江、過海的水下輸電線。在電力線路中，電纜所占的比重正逐漸增加。電力電纜是在電力系統的主于線路中用以傳輸和分配大功率電能的電纜產品，其中包括1-500KV以及以上各種電壓等級，各種絕緣的電力電纜。
