0.6/1KV YJV22、YJLV22 4芯4*4、6、10、16、25、35、50、70、95平方電纜外徑、重量及載流

來源：金環宇電纜發布日期：2020-05-21 10:28

金環宇0.6/1KV YJV22、YJLV22 4芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
4*1.5	14.1	21	-	26	-	300	-
4*2.5	15.1	28	22	35	30	357	295
4*4	16.2	37	29	50	40	443	342
4*6	17.4	46	36	60	50	550	399
4*10	19.9	64	50	85	65	771	518
4*16	22.3	83	64	110	85	1061	657
4*25	26.3	110	86	140	110	1528	896
4*35	28.7	135	105	170	130	1996	1111
4*50	29.8	165	125	200	155	2725	1496
4*70	33.5	210	165	245	190	3602	1877
4*95	37.3	260	230	300	230	4654	2311
4*120	40.7	305	235	335	260	5795	2783
4*150	45.4	345	270	380	295	7095	3375
4*185	49.6	395	310	430	335	8660	4047
4*240	55.0	465	365	500	390	10963	5004
4*300	61.6	535	420	565	440	13650	6095
4*400	71.7	640	510	640	510	17597	7677

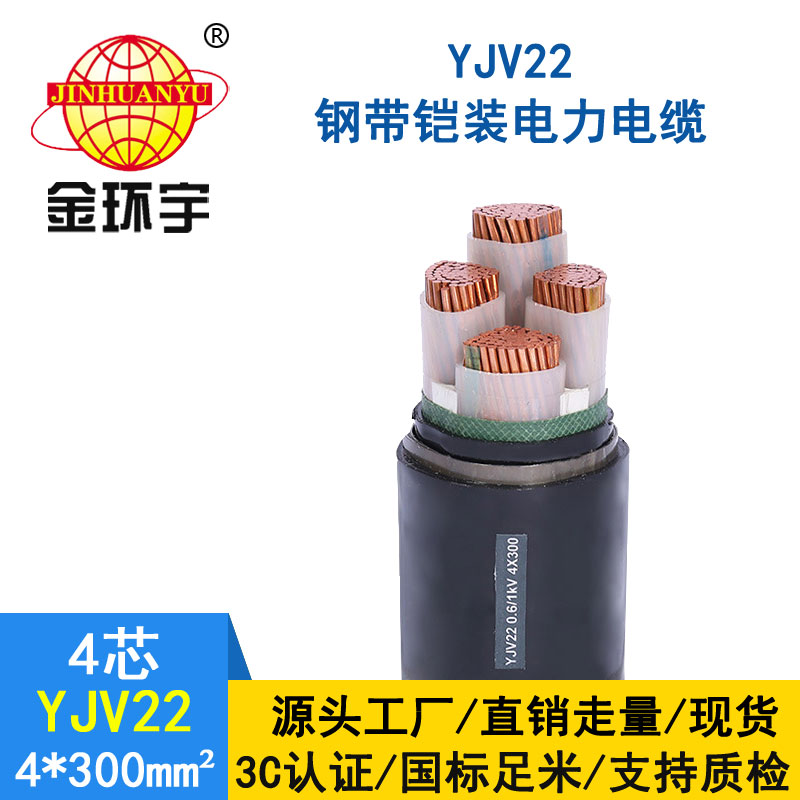

金環宇0.6/1KV YJV22、YJLV22 4芯交聯電力產品

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
