0.6/1KV VV、VLV3+1芯4、6、10、25、35、5、70、95平方電纜外徑、重量及載流量表

來源：金環宇電線電纜發布日期：2020-05-30 14:19

金環宇0.6/1KV VV、VLV3+1芯4-400平方聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
3*4+1*2.5	14.4	30	24	38	30	311	211
3*6+1*4	15.8	38	30	48	38	407	270
3*10+1*6	18.5	52	40	66	51	608	377
3*16+1*10	21.1	69	54	86	66	876	503
3*25+1*16	25.0	93	72	111	86	1304	714
3*35+1*16	27.1	113	88	134	104	1719	856
3*50+1*25	32.4	141	110	163	126	2102	1018
3*70+1*35	36.1	180	139	203	156	2809	1289
3*95+1*50	40.2	221	172	242	188	3769	1703
3*120+1*70	45.1	258	201	276	214	4748	2063
3*150+1*70	46.8	298	231	310	240	5707	2490
3*185+1*95	53.9	343	267	349	271	7127	3106
3*240+1*120	63.3	408	316	406	315	9109	3891
3*300+1*150	64.1	479	371	462	357	11888	5083
3*300+1*150	78.2	553	429	527	409	17064	--

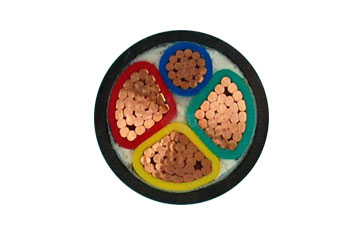

金環宇0.6/1KV VV、VLV3+1芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

產品標準

本產品按GB/T 12706.1-2008標準組織生產。

低煙低鹵阻燃型電纜按GB/T 12706.1-2008、GB/T19666-2005標準生產。

阻燃、耐火型電纜執行GB/T12706.1-2008、GB/T19666-2005、GA306-2007。

產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為70℃;

3、短路時(持續時間不超過5S)電纜導體的溫度不超過160℃;

4、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝12D，有鎧裝——10D;

注(D為電纜外徑mm)。
