0.6/1KV YJV、YJLV3芯2.5-300平方交聯電力電纜外徑、重量及載流量表

來源：金環宇電纜發布日期：2020-05-20 14:02

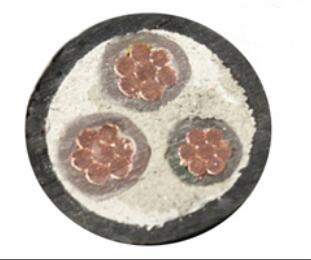

金環宇0.6/1KV YJV、YJLV3芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
3*2.5	11.0	28	22	37	28	170	124
3*4	12.0	37	29	48	37	225	150
3*6	13.1	47	36	61	47	296	183
3*10	15.3	64	49	82	62	440	251
3*16	17.5	85	65	107	81	638	341
3*25	21.0	115	87	138	105	954	481
3*35	23.1	140	106	165	127	1266	603
3*50	23.4	168	126	198	151	1614	690
3*70	27.4	213	160	242	184	2246	951
3*95	30.6	263	196	290	221	2975	1215
3*120	34.0	307	232	330	253	3776	1515
3*150	38.6	357	268	371	284	4682	1888
3*185	43.3	415	314	418	322	5802	2354
3*240	48.1	498	375	485	373	7437	2963
3*300	52.2	575	429	548	422	9313	3639

金環宇0.6/1KV YJV、YJLV3芯交聯電力電纜產品使用特性

1、額定電壓Uo/U為0.6/1KV;

2、電纜導體的長期允許工作溫度為90℃;

3、電纜敷設溫度應不低于0℃，其最小彎曲半徑如下：

單芯電纜——無鎧裝20D，有鎧裝——15D;

多芯電纜——無鎧裝15D，有鎧裝——12D;

注(D為電纜外徑mm)。

主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
