0.6/1KV YJV22、YJLV22鎧裝3+2芯3*120、150、185、240、300交聯電力電纜外徑、重量及載流

來源：金環宇電纜發布日期：2020-05-26 09:30

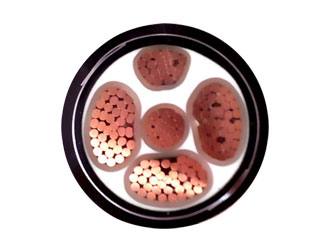

金環宇0.6/1KV YJV22、YJLV22鎧裝3+2芯交聯電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
3*4+2*2.5	17.2	37	29	50	40	477	372
3*6+2*4	18.5	46	36	60	50	595	434
3*10+2*6	20.8	64	50	85	65	811	551
3*16+2*10	23.5	83	64	110	85	1131	709
3*25+2*16	27.2	110	86	140	110	1634	971
3*35+2*16	30.7	135	105	170	130	2278	1429
3*50+2*25	35.0	165	125	200	135	3069	1829
3*70+2*35	39.4	210	165	245	190	4026	2290
3*95+2*50	44.7	260	200	300	230	5315	2928
3*120+2*70	49.7	305	235	335	260	6665	3565
3*150+2*70	53.8	345	270	380	295	7792	4134
3*185+2*95	59.4	395	310	430	335	9611	4992
3*240+2*120	66.0	465	365	500	390	12053	6101
3*300+2*150	72.6	535	420	565	440	14789	7349

金環宇0.6/1KV YJV22、YJLV22鎧裝3+2芯交聯電力電纜產品主要技術參數

電纜載流量計算條件

環境溫度25℃

電纜導體工作溫度90℃

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分享敷設。
