0.6/1KV VV、VLV單芯120、150、185、240、300、400、500、630平方電纜外徑、重量及載流

來源：金環宇電纜發布日期：2020-05-27 09:51

金環宇0.6/1KV VV、VLV單芯聚氯乙烯絕緣聚氯乙烯護套電力電纜外徑、重量及載流量表

標稱截面(m㎡)	電纜參考外徑	允許載流量(A)				電纜參考重量(kg/km)
		空氣中敷設		地埋敷設
		CU	AL	CU	AL	CU	AL
2.5	7.2	32	25	44	35	74	35
4	8.1	42	33	57	45	100	76
6	8.6	54	42	73	57	124	87
10	10.0	75	57	101	78	183	119
16	11.0	99	77	133	103	251	149
25	12.7	132	103	175	136	367	206
35	13.9	162	125	210	163	475	252
50	15.6	194	150	250	194	618	316
70	17.4	246	189	314	241	840	403
95	19.7	298	231	375	291	1134	528
120	21.4	346	269	430	334	1387	618
150	23.3	395	306	484	375	1683	742
185	25.6	457	354	549	426	2084	904
240	28..7	550	427	640	496	2696	1145
300	31.7	636	492	726	562	3355	1409
400	35.1	745	578	834	647	4246	1758
500	38.6	876	682	959	746	5092	2060
630	42.3	1043	809	1113	863	6362	2510

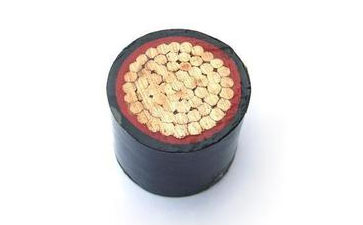

金環宇0.6/1KV VV、VLV單芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

電纜載流量計算條件：

環境溫：空中敷設為40℃，地埋敷設為25℃。

電纜導體工作溫度70℃。

電纜埋地敷設時，土壤熱阻系數g=1.0℃m/w，但尚未考慮電纜長期運行時由于水分遷移而導致土壤熱阻系數升高的現象。

電纜埋地敷設時，電纜與地面距離為700mm。

多根電纜敷設時，在空氣中和土壤中要分離敷設。

單芯電纜敷設時，若采用三角形排列則為“品”字形，若采用平面排列，電纜間的距離為2倍的電纜外徑。
